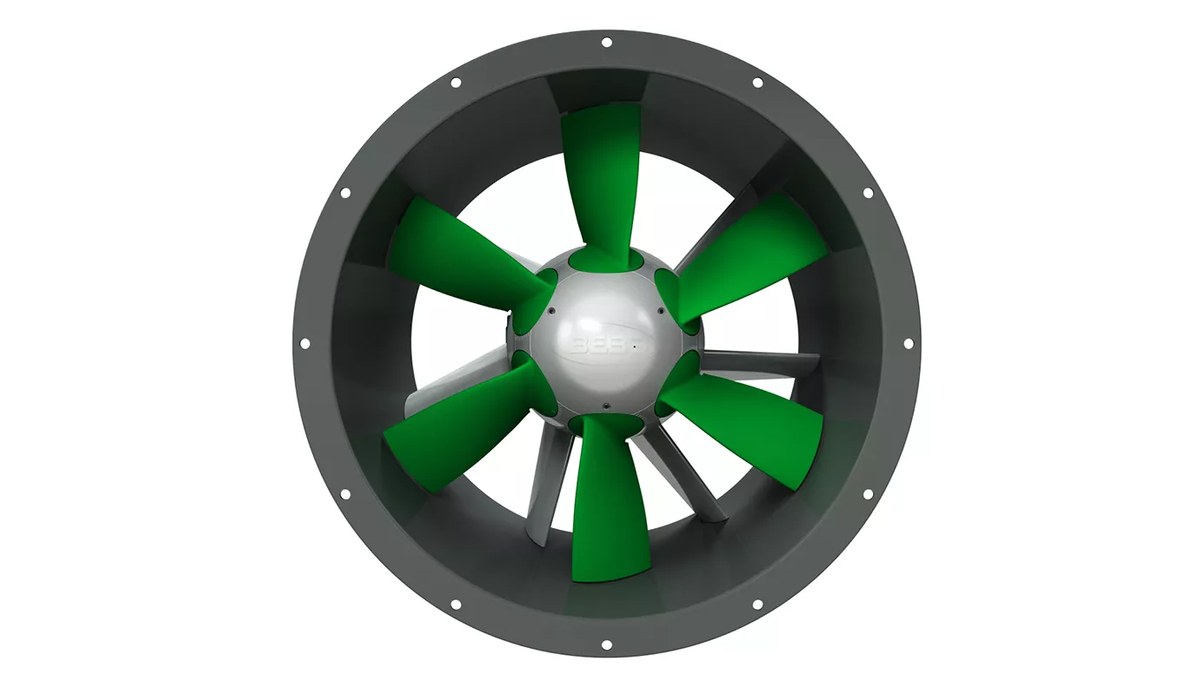

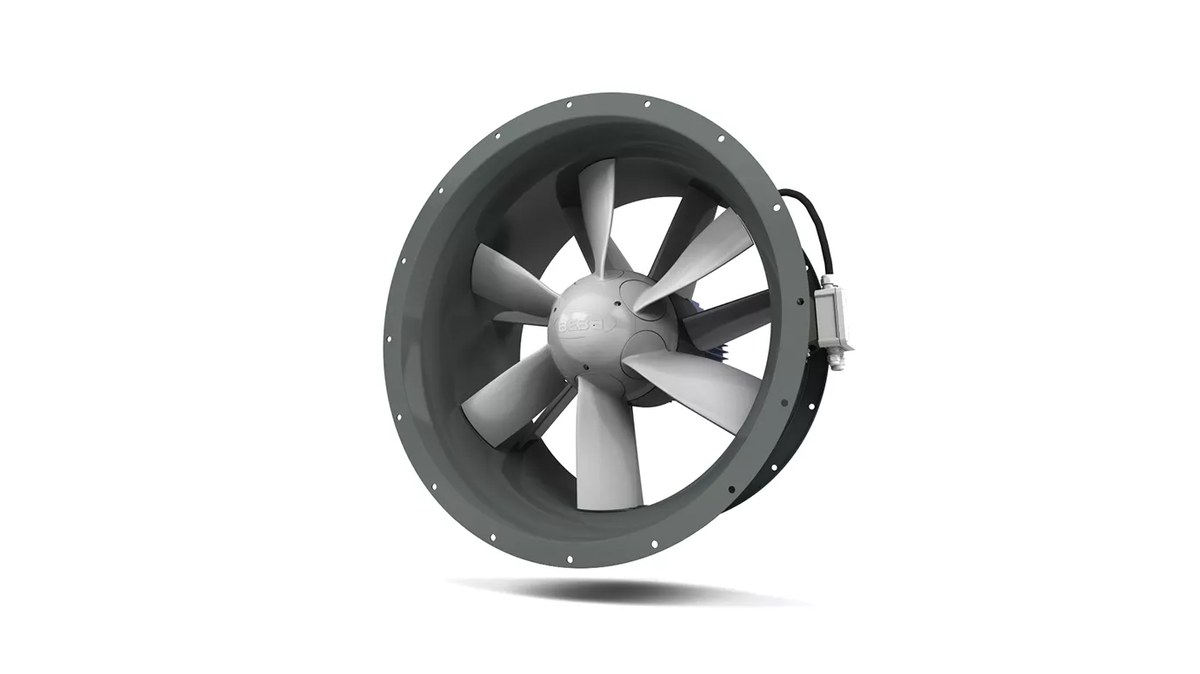

Вентилятор осевой ОСА-Е

Вентилятор осевой ОСА-Е — машина низкого и среднего давления серии ОСА-ЭВО для систем вентиляции и воздушного отопления, противодымной и подпорной вентиляции, санитарно-технических и технологических установок.

Технические характеристики

Конструкция

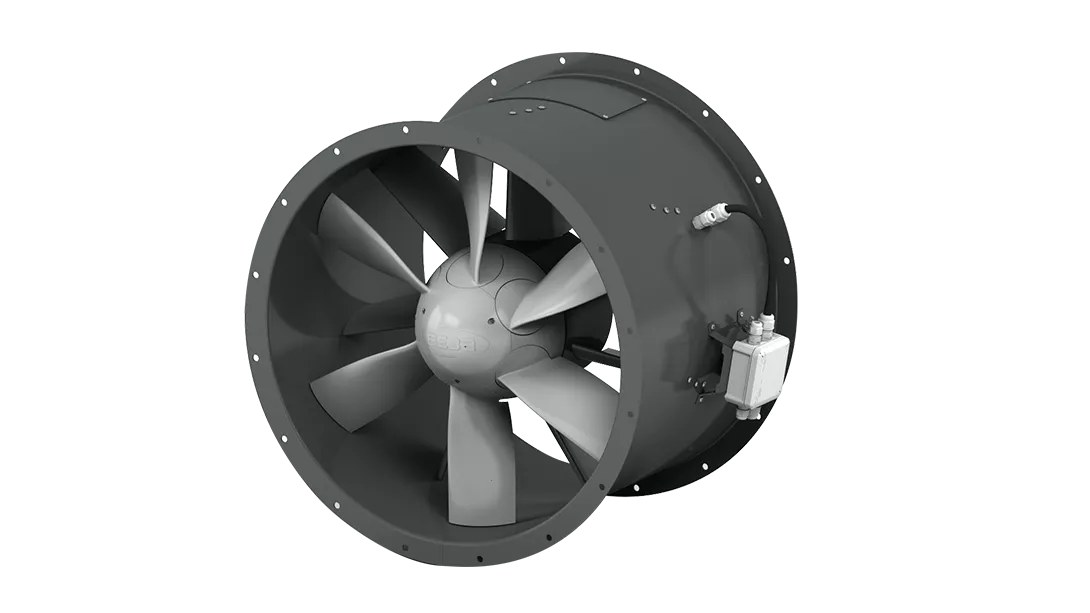

Вентилятор состоит из цельносварного выкатного корпуса, рабочего колеса запатентованной конструкции разработки ВЕЗА и двигателя, размещённого внутри корпуса, — асинхронного или на постоянных магнитах. Роль опорной стойки выполняет спрямляющий аппарат с неподвижными алюминиевыми лопатками.

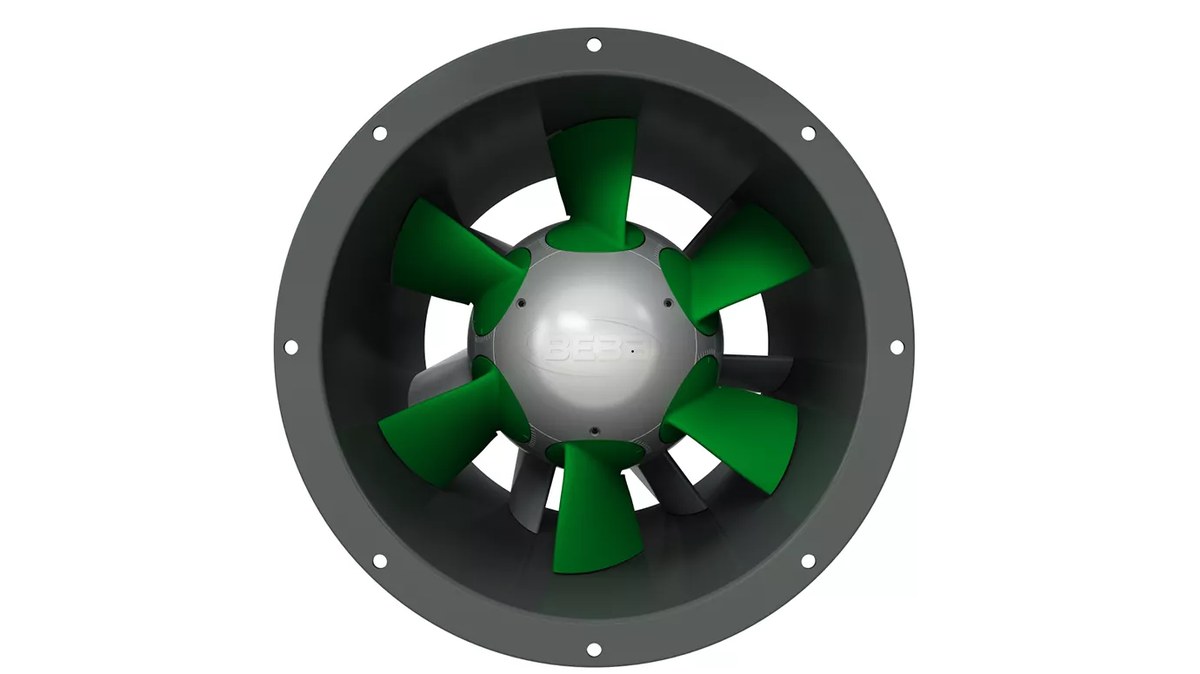

Рабочее колесо представляет собой разборную ступицу с поворотными лопатками: лопатки устанавливаются в основную ступицу, фиксируются прижимной ступицей и закрываются кок-обтекателем. Лопатки выполнены объёмными, литьём под давлением. Исполнения — общепромышленное (Н), коррозионностойкое (К) и взрывозащищённое (В), последнее только для колеса с алюминиевыми лопатками.

Принцип работы

Осевая схема даёт большой расход при умеренном давлении, поэтому машину ставят в шахты, каналы и стеновые проёмы, где сеть имеет небольшое сопротивление. Спрямляющий аппарат за колесом раскручивает поток обратно в осевое направление, повышая КПД, а поворотные лопатки позволяют настроить характеристику под конкретную рабочую точку.

Исполнения и обозначения

Как подобрать

• Расход и давление определяют по рабочей точке сети с учётом её сопротивления
• Угол установки поворотных лопаток задают под требуемую характеристику
• Исполнение выбирают по среде: Н, К или взрывозащищённое В с алюминиевыми лопатками
• Тип двигателя назначают по задаче — асинхронный или на постоянных магнитах
• Учитывают назначение системы: вентиляция и отопление, противодымная защита или технологическая установка

Монтаж и обслуживание

• Вентилятор монтируют в шахту, канал или на раму с выверкой соосности присоединений
• Выкатной корпус размещают с запасом места для извлечения колеса и двигателя
• Присоединения к воздуховодам выполняют через гибкие вставки для развязки по вибрации
• Перед пуском проверяют направление вращения и радиальный зазор между лопатками и корпусом
• При обслуживании контролируют затяжку лопаток в ступице и состояние подшипниковых узлов двигателя

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
